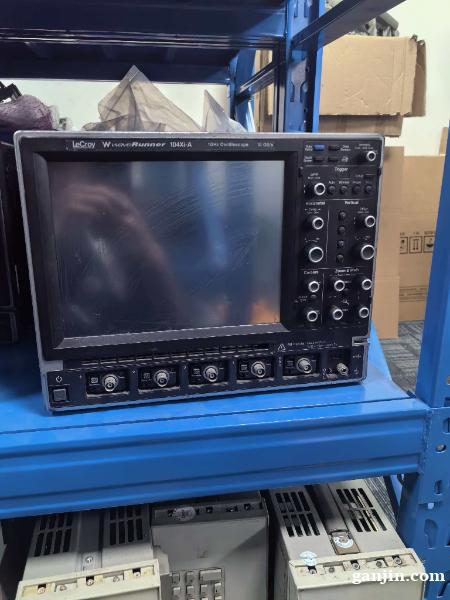

LeCroy 104Xi-A 是力科(LeCroy)推出的一款高性能数字示波器,属于 WaveRunner Xi-A 系列,专为解决复杂信号调试问题而设计。它以紧凑的机身、大尺寸触摸屏和强大的分析功能著称,广泛应用于嵌入式系统开发、通信测试和研发验证等领域。
核心参数
带宽:1 GHz,可精确捕获高频信号。
采样率:5 GS/s(单通道),隔行扫描模式下可达 10 GS/s,确保波形细节不失真。
通道数:4 个模拟通道,支持多路信号同步测量。
存储深度:标配 10 Mpts/通道,支持长时间波形捕获与精细分析。
显示屏:10.4 英寸超亮彩色触摸屏,操作直观,便于现场调试。
主要功能特点
WaveStream™ 快速查看模式:以高刷新率实时显示波形,便于发现偶发性异常信号,如毛刺、抖动等。
WaveScan™ 高级搜索与分析:可在一次捕获中自动定位罕见事件,支持 20 多种搜索模式,如脉宽、超时、边沿等。
串行总线触发与解码:支持 I2C、SPI、UART、RS-232、LIN、CAN 和 FlexRay 等主流协议,可直接在网格上解码数据流,便于嵌入式系统调试。
混合信号选件(MS-500/250):可扩展为混合信号示波器(MSO),支持最多 16 路数字通道,用于同步分析模拟与数字信号。
高级数学运算:支持绝对值、积分、微分、对数、自定义公式(MATLAB/Mathcad/VBScript)等多种运算,便于复杂信号处理。
应用场景
该示波器适用于通信、电子制造、汽车电子、航空航天等领域,用于测试天线、滤波器、放大器、嵌入式控制器等射频与数字混合信号器件的性能。其紧凑设计与强大功能使其成为工程师日常调试与验证的理想工具。
