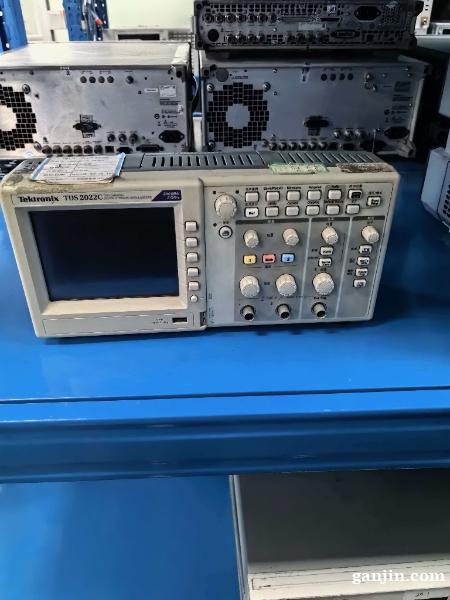

泰克(Tektronix)TDS2022C 是一款 2 通道、200 MHz 带宽、2 GS/s 采样率的数字存储示波器,属于 TDS2000C 系列。其核心定位是 提供高性价比的基础测试功能,专为教育、现场维修和入门级研发设计。以下结合技术参数与典型应用场景的关键信息整理如下:
一、核心性能参数
1. 基础指标
带宽与采样率:
200 MHz 模拟带宽,2 GS/s 实时采样率(所有通道同时使用时),采用泰克专有技术实现 至少 10 倍过采样,确保信号细节准确捕获。
记录长度固定为 2.5 k 点,相比现代示波器较短,不适合长时间信号细节分析,但足以覆盖常规调试需求。
垂直系统:
垂直分辨率 8 位,DC 垂直精度 ±3%,输入阻抗 1 MΩ ∥ 20 pF。
垂直灵敏度范围 2 mV–5 V/div,最大输入电压 300 VRMS CAT II(超过 100 kHz 时需降额)。
时基与触发:
时基范围 2.5 ns–50 s/div,时基精度 50 ppm。
支持 边沿、脉宽、视频(NTSC/PAL/SECAM)触发,可快速隔离目标信号。
2. 显示与操作
5.7 英寸(144 mm)TFT 彩色 LCD 屏幕,亮度高,支持多角度清晰观察波形。
前面板专用旋钮+按键设计,无需菜单嵌套即可快速调整垂直、水平和触发参数,大幅降低学习成本。
二、关键功能特点
1. 自动化测试工具
16 种自动测量功能:可快速计算频率、周期、上升时间等参数,减少手动光标操作误差。
波形极限测试:通过预设模板自动判断信号是否合格,实时生成通过/失败统计摘要,适用于产线快速检测。
FFT 频谱分析:支持基础频域分析,但 无高级数字滤波或解调功能,适合简单噪声排查。
2. 易用性设计
AUTO SET 一键自动设置:针对未知信号快速优化垂直、水平和触发参数。
内置上下文相关帮助系统:操作时按 Help 键显示当前功能说明,支持 11 种语言。
探头检查向导:一键验证探头补偿状态,避免因探头失配导致测量偏差。
3. 数据管理与连接

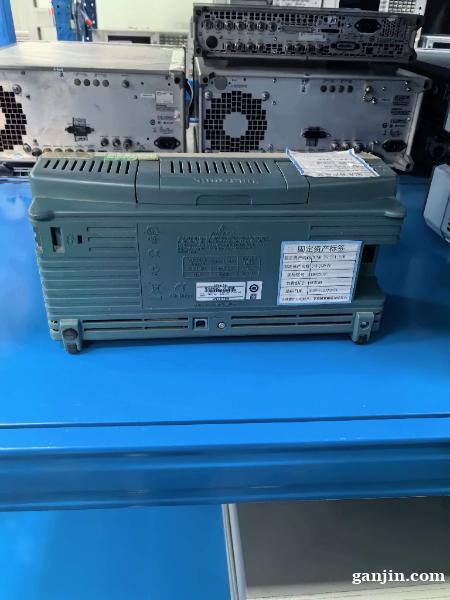

双 USB 接口:
前面板 USB 主机端口:快速存储波形、设置及截图至 U 盘。
后面板 USB 设备端口:连接 PC 运行 OpenChoice 软件或直接打印至 PictBridge 打印机。
不标配 LAN/GPIB 接口,远程控制能力较弱,需额外选配 GPIB 模块。
三、典型应用场景
1. 教育与培训
全球高校及职业院校电子实验室的 主流教学设备,用于基础波形观测、时序分析及测量原理教学。
直观的操作逻辑使学生快速掌握示波器核心功能,避免被复杂高级功能干扰学习重点。
2. 现场维修与基础测试
技术人员携带进行 电路故障诊断(如信号有无、频率/电压测量、电源纹波分析)。
轻量化设计(仅 2 kg) 和坚固结构,适合外场环境使用。
3. 产线简易功能验证
通过 极限测试功能 快速判断产品信号是否在合格范围内,适用于低成本产线抽检。
