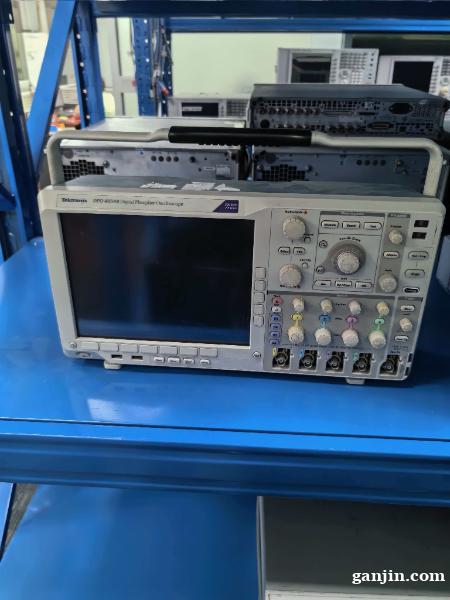

DPO4054B 是泰克(Tektronix)DPO4000B 系列中一款 500 MHz 带宽、4 通道数字荧光示波器(DPO),核心优势在于 2.5 GS/s 全通道实时采样率、20 Mpts/通道深存储深度及 >50,000 wfms/s 超高波形捕获率,能高效捕获高速信号中的瞬态异常(如毛刺、时序违规),广泛应用于嵌入式系统调试、电源完整性分析及串行总线协议验证。该型号已停产(官方替代型号为 MSO5 系列),但因其在混合信号分析领域的经典设计,仍被工业界视为中端示波器的标杆设备。以下为关键信息的系统化说明:
一、核心硬件参数
1. 基础性能指标
模拟带宽:500 MHz(计算上升时间典型值 700 ps),支持 300 VRMS 最大输入电压(1 MΩ 输入阻抗),硬件带宽可切换至 20 MHz/250 MHz 滤波模式以抑制高频噪声。
采样与存储能力:
所有通道同步实现 2.5 GS/s 实时采样率,满足 500 MHz 信号 5 倍过采样要求,避免混叠失真。
记录长度 20 Mpts/通道,可捕获 8 ms 时间窗口内 的高频信号细节(远超同期同类设备的 1–5 Mpts)。
垂直分辨率 8 位(高分辨率模式下提升至 11 位),垂直灵敏度范围 1 mV/div 至 10 V/div,适应宽动态范围信号测量。
2. 关键特性
数字荧光显示技术:
>50,000 wfms/s 的波形捕获速率,通过灰度分级显示信号出现频率,显著提升毛刺、偶发时序错误的检出概率(传统 DSO 通常 <1,000 wfms/s)。
标配 TPP0500 无源探头:
500 MHz 模拟带宽 与 <4 pF 电容负载,极大降低探头对被测电路的影响,尤其适合高速信号测量。
二、核心功能特性
1. 高效波形分析能力
Wave Inspector® 控制系统:
通过专用旋钮实现 快速缩放、平移与自动搜索,在 20 Mpts 长记录中数秒内定位目标事件(如特定脉宽的毛刺或协议错误)。
41 种自动测量与 FFT 分析:
实时计算频率、上升时间等参数,FFT 频谱分析可识别谐波与噪声源,简化电源纹波或时钟抖动诊断。
2. 高级触发与协议支持
125+ 种触发组合:
支持 建立/保持时间触发、串行数据包内容触发(如 CAN ID 匹配)、逻辑状态组合触发,直接锁定复杂故障条件。
选配串行总线分析:
可扩展支持 I²C、SPI、USB、CAN、LIN 等总线的自动解码与错误标记,直接显示协议层数据帧,无需手动计算时序。
3. 连接与扩展性
TekVPI® 探头接口:
自动识别探头类型并定标单位(如电流探头直接显示安培值),避免手动设置误差。
多接口配置:

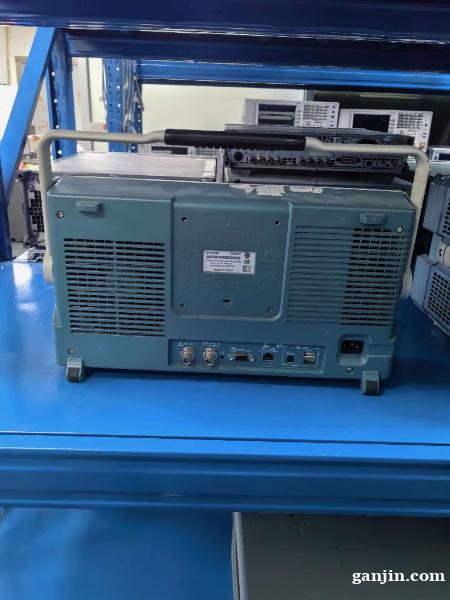

4 个 USB 2.0 端口(前/后面板各 2 个),支持 U 盘存储、打印机直连及 USB 键盘操作。
千兆以太网端口 + e*Scope™ 远程控制,可通过浏览器远程操作设备,适合产线自动化测试。
三、典型应用场景
1. 嵌入式系统开发
高速数字电路调试:
利用 20 Mpts 深存储与 50,000 wfms/s 捕获率,同步捕获并定位 MCU 复位信号中的偶发毛刺(传统设备易漏检)。
电源完整性分析:
通过 FFT 功能分离纹波与噪声频段,结合 瞬态事件捕获能力,验证电源对高速信号的影响。
2. 汽车电子测试
车载网络故障诊断:
自动解码 CAN/LIN 总线数据,同时用 模拟通道分析物理层信号质量(如终端电阻缺失导致的反射噪声)。
传感器-执行器联动验证:
同步记录 模拟传感器输出 与 数字控制信号时序,确保闭环控制逻辑符合设计预期。
3. 工业与教育领域
产线自动化测试:
通过 极限/掩模测试功能,快速判定信号合规性,适用于批量产品一致性验证。
教学演示:
数字荧光技术直观展示信号异常(如振荡电路中的偶发失锁),便于理解瞬态事件成因。
